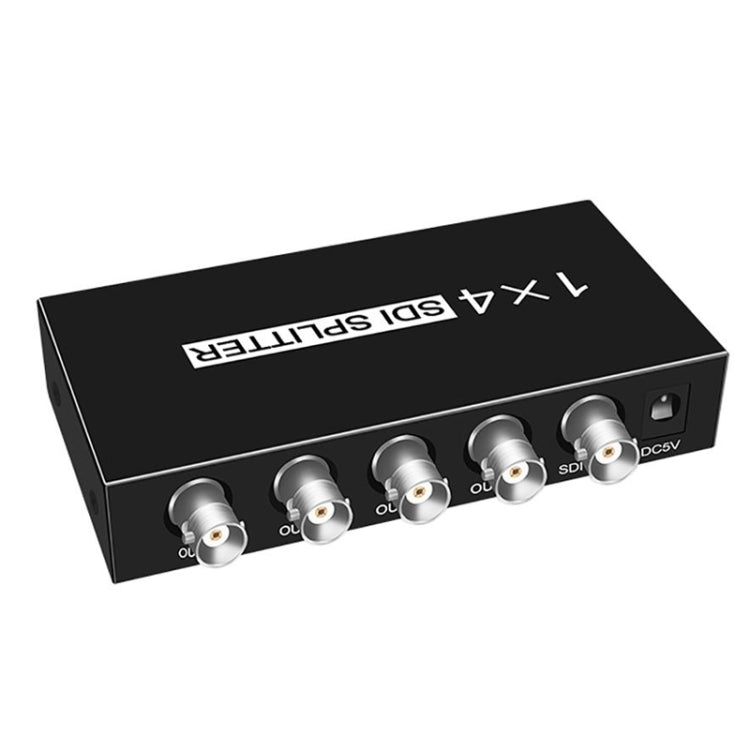

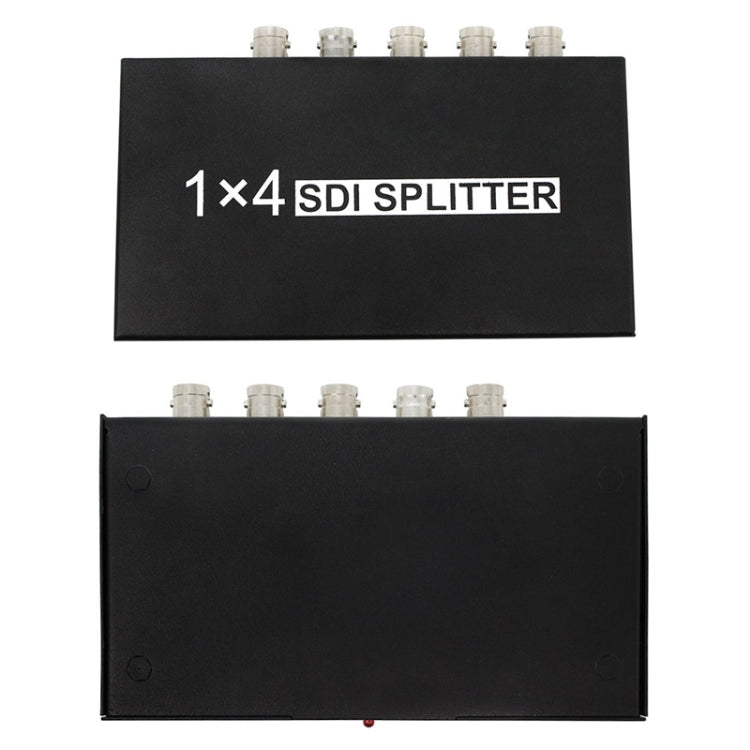

Frendorf | 1 In 4 Out SD-SDI / HD-SDI / 3G-SDI-Verteilerverstärker Video SDI-Splitter (EU-Stecker)

1. SDI-Ausgangsschnittstelle: BNC SDI×2 SDI×4 SDI×8
2. SDI-Standardkompatibilität: SMPTE 424M, SMPTE 292M und SMPTE 259M-C
3. SDI-Signalformat: SD-SDI HD-SDI 3G-SDI
4. Unterstützte SDI-Rate: 143-2970MB/S
5. SDI-Impedanz: 75 Ohm
6. Auflösung: 480i 60Hz / 576i 50Hz / 720P 50Hz / 720P 60Hz / 1080i 50Hz / 1080i 60HZ / 1080P 24Hz 25Hz 30Hz 50Hz 60Hz
7. Amplitude des SDI-Signaussgangs: 800mVp-p

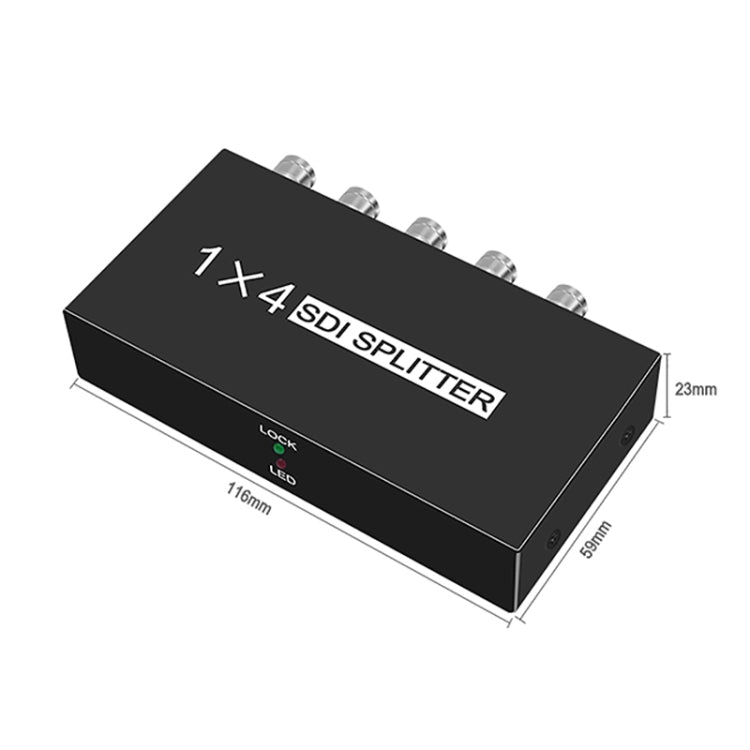

8. Abmessungen: 116 x 59 x 23mm

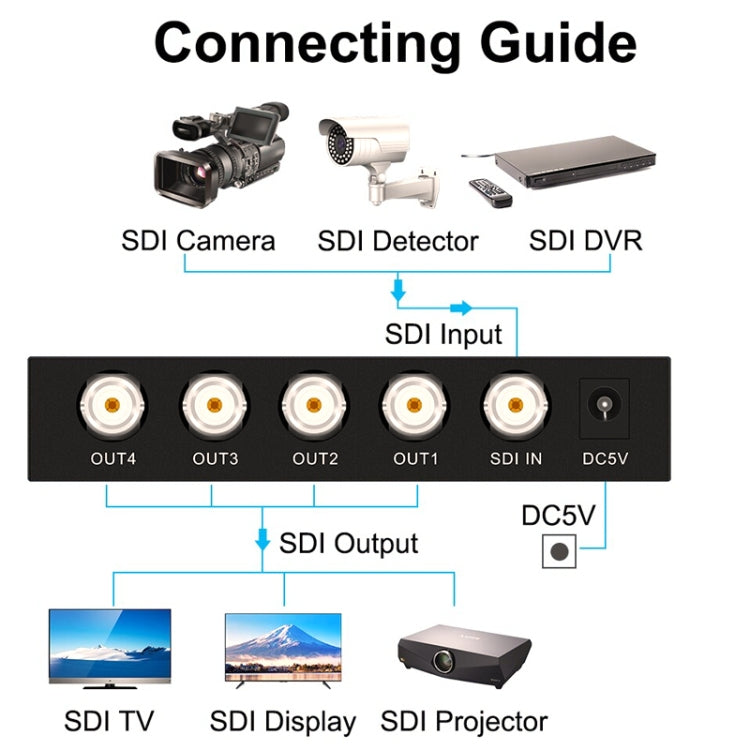

Installationsschritte:
1. Schließen Sie die SDI-Eingangsschnittstelle über das Koaxialkabel an die SDI-Signalquelle an
2. Der SDI-Ausgang kann an andere Anzeigegeräte angeschlossen werden, die SDI-Signaleingang unterstützen
3. Schalten Sie den Strom des Hosts ein, und das Gerät beginnt zu arbeiten

Funktionsbeschreibung:

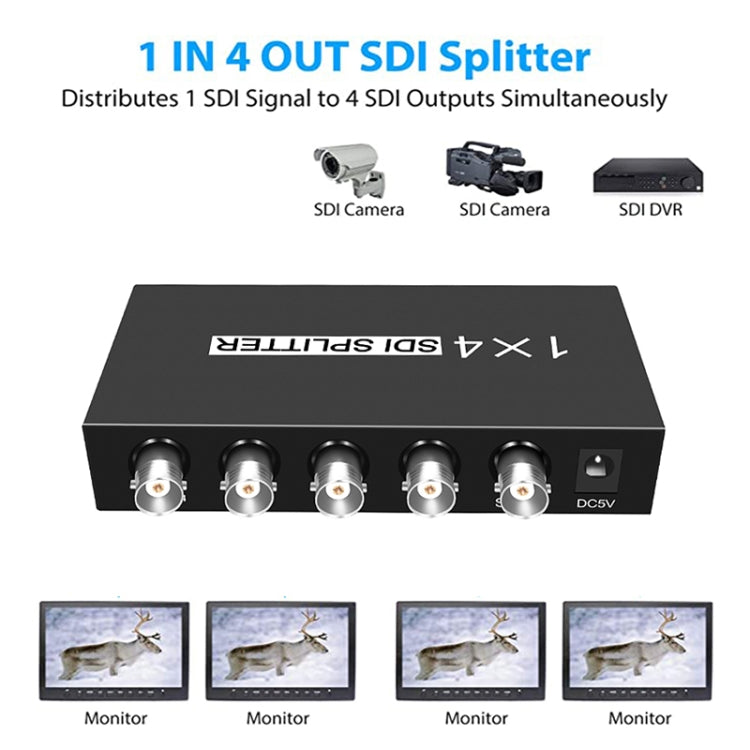

1. SDI-Verteilungsfunktion: Schließen Sie die Hardware gemäß den drei "Installationsschritten" an, und der SDI-Splitter wird normal arbeiten. Der SDI-Splitter unterstützt SD-SDI (270Mbps), hochauflösendes HD-SDI (1.485Gbps) und voll hochauflösendes 3G-SDI (2.97 Gbps) Videoformat für die SDI-Videoverteilung.

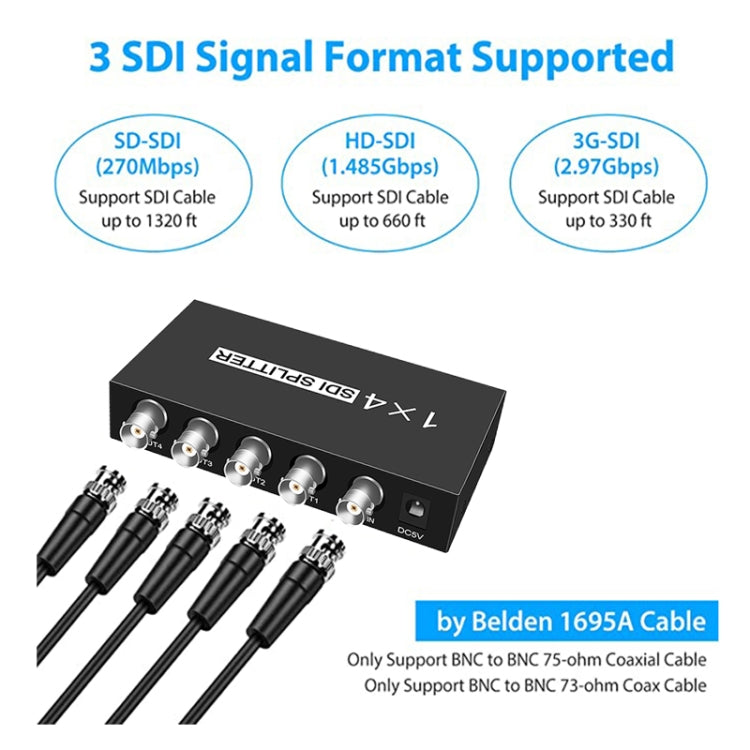

2. Verlängerungsfunktion: Dieses Produkt unterstützt Kabellängen bis zu (Belden-1694A); SDI-Eingangs- und Ausgangsdistanz: SD unterstützt 400m, HD unterstützt 200m, 3G unterstützt 100m (theoretischer Wert, die tatsächliche Distanz hängt von der Kabelqualität ab)

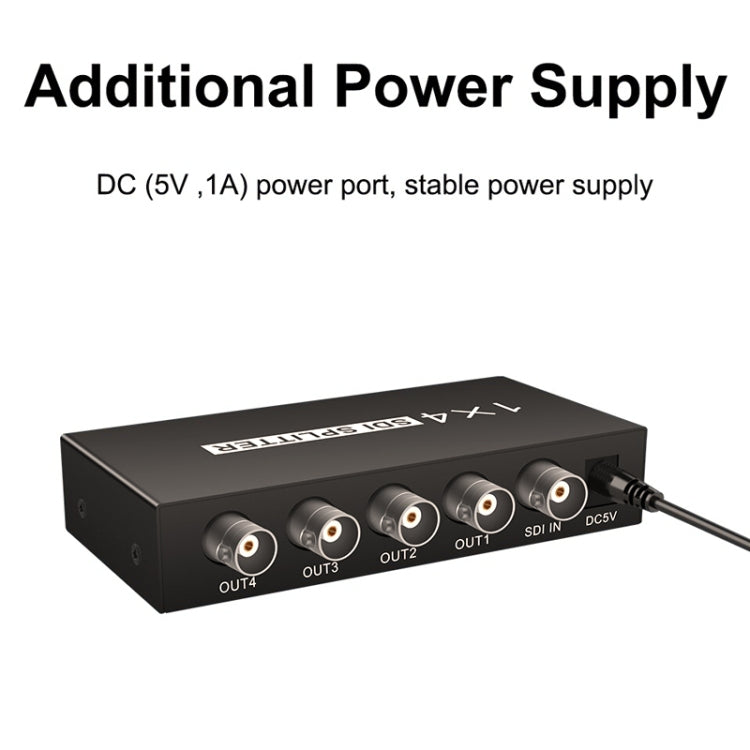

3. Breites Spannungsdesign: integriertes breites Spannungsdesign, unterstützt DC5V~36V Spannungsaufnahme (Leistung bis zu 2W)

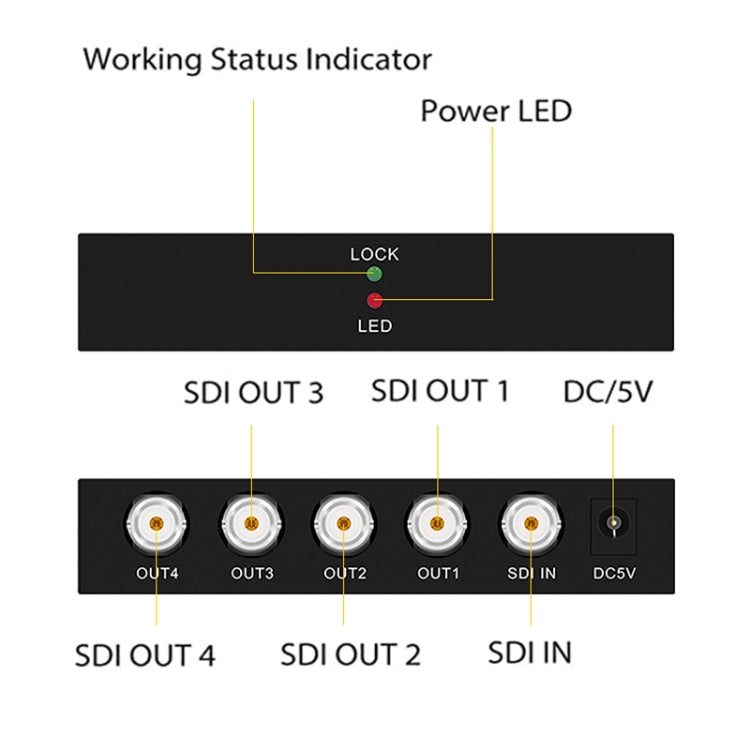

4. Intelligentes Design: Es verwendet eine reine Hardwareverarbeitung für Plug-and-Play und kann automatisch verschiedene SDI-Signale erkennen. Wenn ein gültiges SDI-Signal eingegeben wird, leuchtet die LED-Anzeige grün. Bei fehlendem Signal oder wenn das Signal nicht dem Standard entspricht, erlischt die LED-Anzeige, was es den Technikern erleichtert, das Problem zu erkennen.
