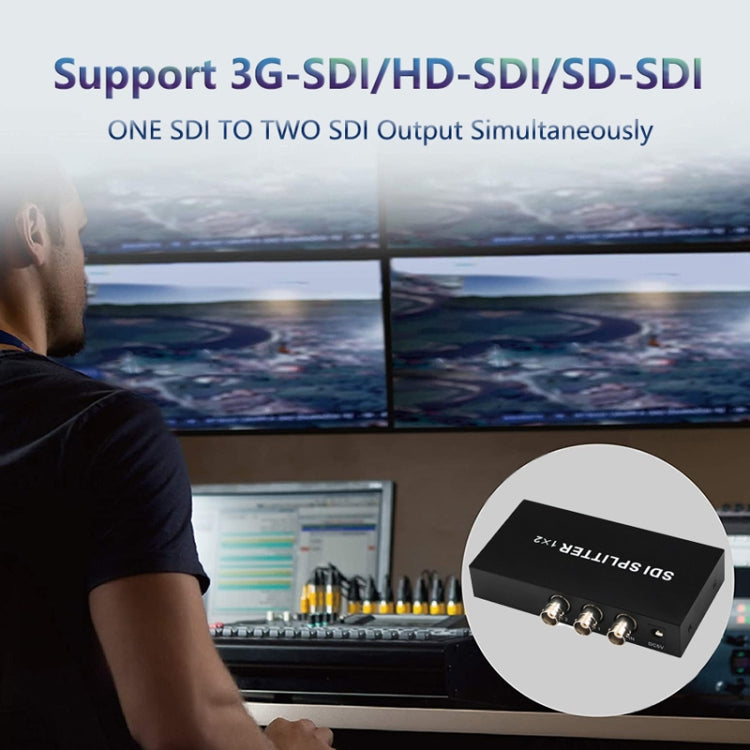

Frendorf | 1 In 2 Out SD-SDI / HD-SDI / 3G-SDI Verteilerverstärker Video SDI Splitter (EU-Stecker)

1. SDI-Ausgangsschnittstelle: BNC SDI×2 SDI×4 SDI×8
2. SDI-Standard kompatibel: SMPTE 424M, SMPTE 292M und SMPTE 259M-C
3. SDI-Signalformat: SD-SDI HD-SDI 3G-SDI
4. Unterstützte SDI-Rate: 143-2970MB/S
5. SDI-Impedanz: 75 Ohm
6. Auflösung: 480i 60Hz / 576i 50Hz / 720P 50Hz / 720P 60Hz / 1080i 50Hz / 1080i 60Hz / 1080P 24Hz 25Hz 30Hz 50Hz 60Hz
7. SDI-Signaustrittsamplitude: 800mVp-p
8. Abmessungen: 115 x 58 x 23mm

Installationsschritte:
1. Schließen Sie die SDI-Eingangsschnittstelle mit der SDI-Signalquelle über das Koaxialkabel an
2. Der SDI-Ausgang kann mit anderen Anzeigegeräten verbunden werden, die den SDI-Signaleingang unterstützen
3. Schalten Sie das Gerät ein, damit die Maschine in Betrieb genommen wird

Funktionsbeschreibung:
1. SDI-Verteilungsfunktion: Verbinden Sie die Hardware gemäß den drei "Installationsschritten", und der SDI-Splitter wird normal funktionieren. Der SDI-Splitter unterstützt SD-SDI (270Mbps), hochauflösendes HD-SDI (1,485Gbps) und voll hochauflösendes 3G-SDI (2,97 Gbps) Videoformat, SDI Videoverteilung
2. Erweiterungsfunktion: Dieses Produkt unterstützt Kabellängen bis (Belden-1694A); SDI Leitung Eingangs- und Ausgangsreichweite: SD unterstützt 400m, HD unterstützt 200m, 3G unterstützt 100m (theoretischer Wert, die spezifische Entfernung hängt von der Qualität des Kabels ab)
3. Breite Spannungsdesign: integriertes breites Spannungsdesign, Unterstützung für DC5V~36V Spannungs Eingang (Leistung bis zu 2W)
4. Intelligentes Design: Es verwendet die reine Hardwareverarbeitung für Plug-and-Play und kann automatisch verschiedene SDI-Signale erkennen. Wenn ein gültiges SDI-Signal eingeht, leuchtet die LED-Anzeige grün. Bei fehlendem Signal oder unübereinstimmendem Signal mit dem Standard erlischt die LED-Anzeige, was es den Ingenieurkunden erleichtert, das Problem zu identifizieren.
